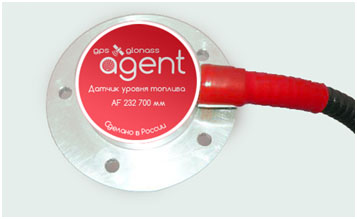

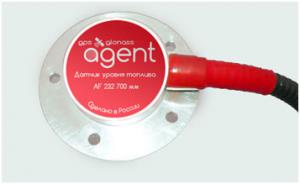

Датчик уровня топлива ДУТ AGENT

Датчик уровня топлива ДУТ AGENTЦена 6500 руб

Датчик уровня топлива (ДУТ AGENT) с длиной измерительной части 700 мм. и аналогово-частотным интерфейсом предназначен для высокоточного измерения уровня топлива в топливных баках транспортных средств и топливных емкостях. Полученные данные передаются на блоки GPS-ГЛОНАСС мониторинга различных производителей для учета реального расхода топлива, несанкционированного слива топлива водителями или недолива при заправке.

Датчики AGENT выпускаются с различными интерфейсами передачи данных на мониторинговые блоки: аналогово-частотным и цифровым (RS-485). Протокол передачи данных полностью соответствует протоколу цифровых и аналогово-частотных датчиков производства компании Омникомм. Цепи питания, корпус датчика и интерфейсы передачи данных надежно гальванически развязаны.

Дополнительные услуги:

  • Изменение информационного протокола согласно пожеланиям Заказчика
  • Поставка датчиков с требуемой длинной измерительной части в диапазоне 15‑250 см
  • Нанесение логотипа заказчика на упаковку и корпус датчика

Технические характеристики:

ДУТ АГЕНТ

  • Интерфейс обмена данными с блоком мониторинга:  аналогово-частотный
  • Длина измерительной части: 700 мм.
  • Напряжение питания: 10 - 40 В
  • Потребляемая мощность: не более 0,5 Вт
  • Диапазон рабочих температур: -60 .. +80 ordm;С
  • Интерфейсы подключения к мобильным терминалам: RS485
  • Скорость передачи данных: до 115200 бит/с.
  • Относительная погрешность измерения уровня: не более 1% во всём температурном диапазоне
  • Усреднение значения уровня топлива за период до 5 минут
  • Интервал автоматической выдачи данных: 1 - 300 секунд
  • Степень защиты корпуса: IP57
  • Материал корпуса: алюминиевый сплав
  • Длина измерительной части от 15 до 250 см
  • Режим работы по ГОСТ Р 52230-2004 продолжительный
  • Цепи питания, корпус датчика и интерфейсы передачи данных гальванически развязаны

Габаритные размеры головной части датчика, выступающей над топливной ёмкостью:

- диаметр 80 мм, - высота 25 мм.

Крепёж:

- осуществляется кровельными саморезами или винтами М5, - количество крепёжных отверстий 5, - диаметр отверстия в топливной ёмкости под измерительную часть датчика не менее 32 мм.

Тарировка пустого бака.

ДУТ АГЕНТ

Тарировка пустого бака производится для задания начального уровня отсчета заполнения бака. Рекомендуется проводить ее при касании топливом конца наружной трубки датчика. Тарировка происходит за 1 – 2 секунды после нажатия кнопки «тарировка пустого бака». После успешного завершения будет выдано сообщение:

Тарировка полного бака.

ДУТ АГЕНТ

Тарировка полного бака производится для задания конечного, максимального уровня заполнения бака. Проводится при полном погружении чувствительного элемента датчика в топливо с нажатием кнопки «тарировка полного бака». После успешного завершения будет выдано сообщение:

Примечание:  При ошибочном задании уровня полного бака равными или меньше уровня пустого бака датчик будет постоянно выдавать максимальный уровень выходного сигнала.

Режим «Тест 05».

В этом режиме к измеренному значению уровня топлива перед дальнейшей обработкой и выдачей сигнала прибавляется константа, равная ½ диапазона уровней топлива. Режим предназначен для тестирования устройства и действует только до перезапуска программы датчика   или выключения питания.

Задание сетевого адреса датчика.

ДУТ АГЕНТ

Датчик может быть настроен на работу в сетевом режиме, когда к одной линии подключено несколько устройств. В этом случае каждому датчику назначается уникальный адрес (число от 0 до FF16) и каждый датчик отвечает только на те команды, в которых содержится его адрес. При нажатии на кнопку «Установка адреса» открывается окно установки адреса. В поле «Адрес» отображается текущий адрес устройства в 16-ричном виде. При нажатии на кнопку «Записать адрес» введенный в поле адрес записывается в датчик.

После успешного завершения будет выдано сообщение:



ДУТ АГЕНТ

ДУТ АГЕНТ

  ДУТ АГЕНТ

Руководство по монтажу и настройке датчика
